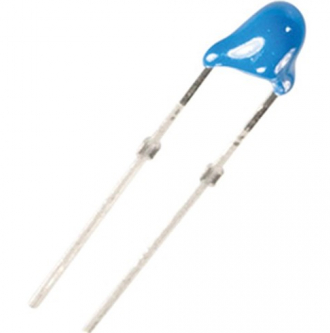

描述
NTC温度传感器专为温度测量中的小型化解决方案而设计。它们具有-60 ... + 150°C的宽测量范围。

规格

名称	NTC温度传感器
温度测量范围	-60 ... + 150°C
名义抵抗	在25°C时：10kΩ
耐受性	在25°C：±0.5％
Beta常数	R25 / 85：3435±0.5％
响应时间温度	T66在空中：15秒
自热	1,2 K / mW
最大。电力流失	6 mW
连接线	8,5毫米，镀锡钢
外形尺寸	（长x宽x高）8.5 x 3.8 x 2.8 mm
重量	0.0075千克

尺寸

温度（℃）	RMAX（kΩ）	Rst. (kΩ)	最小值(k−)	公差（℃）	公差(℃)
-60	616.1	600.6	585.4	-0，40	+0，41
-59	578.1	563.7	549.6	-0，40	+0，40
-58	542.7	529.4	516.3	-0，40	+0，40
-57	509.8	497.4	485.3	-0，40	+0，40
-56	479.2	467.7	456.5	-0，40	+0，40
-55	450.7	440	429.5	-0，40	+0，40
-54	424.1	414.2	404.4	-0，40	+0，40
-53	399.3	390	381	-0，39	+0，40
-52	376.1	367.5	359.1	-0，39	+0，40
-51	354.5	346.5	338.7	-0，39	+0，39
-50	334.3	326.9	319.6	-0，39	+0，39
-49	315.5	308.5	301.7	-0，39	+0，39
-48	297.8	291.3	285	-0，39	+0，39
-47	281.3	275.2	269.3	-0，39	+0，39
-46	265.8	260.1	254.6	-0，38	+0，39
-45	251.3	246	240.8	-0，38	+0，38
-44	237.7	232.8	227.9	-0，38	+0，38
-43	224.9	220.3	215.8	-0，38	+0，38
-42	213	208.7	204.5	-0，38	+0，38
-41	201.7	197.7	193.8	-0，38	+0，38
-40	191.2	187.4	183.7	-0，37	+0，36
-39	181	177.5	174	-0，36	+0，36
-38	171.5	168.2	164.9	-0，36	+0，36
-37	162.5	159.4	156.4	-0，36	+0，36
-36	154	151.1	148.3	-0，36	+0，36
-35	146.1	143.4	140.7	-0，35	+0，35
-34	138.6	136.1	133.6	-0，35	+0，35
-33	131.6	129.2	126.9	-0，35	+0，35
-32	125	122.8	120.6	-0，35	+0，35
-31	118.7	116.7	114.6	-0，34	+0，35
-30	112.9	110.9	109	-0，34	+0，34
-29	107.2	105.4	103.6	-0，33	+0，33
-28	101.9	100.1	98.5	-0，33	+0，33
-27	96.78	95.22	93.67	-0，33	+0，33
-26	92.03	90.57	89.12	-0，33	+0，33
-25	87.56	86.18	84.83	-0，32	+0，32
-24	83.33	82.04	80.77	-0，32	+0，32
-23	79.34	78.13	76.94	-0，32	+0，32
-22	75.57	74.44	73.32	-0，32	+0，32
-21	72	70.94	69.89	-0，31	+0，31
-20	68.63	67.64	66.65	-0，31	+0，31
-19	65.38	64.44	63.52	-0，30	+0，30
-18	62.3	61.42	60.56	-0，30	+0，30
-17	59.39	58.57	57.76	-0，30	+0，30
-16	56.63	55.87	55.1	-0，29	+0，29
-15	54.03	53.31	52.59	-0，29	+0，29
-14	51.56	50.88	50.21	-0，29	+0，29
-13	49.22	48.59	47.96	-0，29	+0，29
-12	47.01	46.41	45.82	-0，28	+0，28
-11	44.91	44.35	43.8	-0，28	+0，28
-10	42.92	42.39	41.87	-0，28	+0，27
-9	40.99	40.5	40.01	-0，27	+0，27
-8	39.17	38.7	38.24	-0，26	+0，27
-7	37.43	37	36.57	-0，26	+0，26
-6	35.79	35.38	34.98	-0，26	+0，26
-5	34.23	33.85	33.47	-0，26	+0，26
-4	32.75	32.39	32.03	-0，25	+0，25
-3	31.34	31	30.67	-0，25	+0，25
-2	30	29.69	29.37	-0，25	+0，25
-1	28.73	28.44	28.14	-0，24	+0，24
0	27.52	27.25	26.97	-0，24	+0，24
1	26.36	26.1	25.84	-0，23	+0，23
2	25.25	25	24.76	-0，23	+0，23
3	24.19	23.96	23.73	-0，23	+0，23
4	23.19	22.97	22.76	-0，22	+0，22
5	22.23	22.03	21.83	-0，22	+0，22
6	21.32	21.13	20.94	-0，22	+0，22
7	20.46	20.28	20.1	-0，21	+0，21
8	19.63	19.46	19.3	-0，21	+0，21
9	18.85	18.69	18.53	-0，20	+0，21
10	18.1	17.95	17.8	-0，20	+0，20
11	17.37	17.23	17.09	-0，19	+0，20
12	16.68	16.55	16.42	-0，19	+0，19
13	16.02	15.9	15.77	-0，19	+0，19
14	15.39	15.27	15.16	-0，18	+0，18
15	14.79	14.68	14.57	-0，18	+0，18
16	14.21	14.11	14.01	-0，18	+0，18
17	13.67	13.57	13.48	-0，17	+0，17
18	13.14	13.05	12.97	-0，17	+0，17
19	12.64	12.56	12.48	-0，16	+0，17
20	12.17	12.09	12.01	-0，16	+0，16
21	11.7	11.63	11.56	-0，15	+0，16
22	11.26	11.2	11.13	-0，15	+0，15
23	10.84	10.78	10.72	-0，15	+0，15
24	10.44	10.38	10.32	-0，14	+0，14
25	10.05	10	9.95	-0，14	+0，14
26	9.683	9.633	9.582	-0，14	+0，14
27	9.332	9.281	9.231	-0，15	+0，15
28	8.995	8.945	8.895	-0，16	+0，16
29	8.673	8.623	8.573	-0，16	+0，16
30	8.364	8.314	8.264	-0，17	+0，17
31	8.065	8.016	7.966	-0，17	+0，17
32	7.779	7.73	7.681	-0，18	+0，18
33	7.504	7.456	7.407	-0，18	+0，19
34	7.241	7.193	7.145	-0，19	+0，19
35	6.989	6.941	6.894	-0，20	+0，20
36	6.747	6.7	6.653	-0，20	+0，20
37	6.515	6.468	6.422	-0，21	+0，21
38	6.293	6.246	6.2	-0，22	+0，22
39	6.079	6.033	5.987	-0，22	+0，22
40	5.874	5.829	5.783	-0，23	+0，23
41	5.675	5.63	5.585	-0，23	+0，23
42	5.484	5.44	5.395	-0，24	+0，24
43	5.3	5.257	5.213	-0，25	+0，25
44	5.124	5.081	5.038	-0，25	+0，25
45	4.955	4.912	4.87	-0，26	+0，26
46	4.792	4.75	4.708	-0，27	+0，27
47	4.636	4.594	4.553	-0，27	+0，27
48	4.485	4.444	4.404	-0，28	+0，28
49	4.34	4.3	4.26	-0，29	+0，29
50	4.201	4.162	4.122	-0，29	+0，29
51	4.066	4.027	3.988	-0，30	+0，30
52	3.936	3.897	3.859	-0，30	+0，30
53	3.811	3.773	3.735	-0，31	+0，31
54	3.69	3.653	3.616	-0，32	+0，32
55	3.574	3.537	3.501	-0，32	+0，32
56	3.462	3.426	3.391	-0，33	+0，33
57	3.355	3.319	3.284	-0，34	+0，34
58	3.251	3.216	3.182	-0，34	+0，35
59	3.152	3.117	3.083	-0，35	+0，35
60	3.055	3.022	2.988	-0，36	+0，36
61	2.962	2.929	2.896	-0，36	+0，36
62	2.872	2.839	2.807	-0，37	+0，37
63	2.785	2.753	2.721	-0，38	+0，38
64	2.701	2.67	2.638	-0，38	+0，39
65	2.621	2.589	2.559	-0，39	+0，39
66	2.543	2.512	2.482	-0，40	+0，40
67	2.468	2.438	2.408	-0，41	+0，41
68	2.395	2.366	2.336	-0，41	+0，41
69	2.325	2.296	2.267	-0，42	+0，42
70	2.258	2.229	2.201	-0，43	+0，43
71	2.192	2.164	2.136	-0，43	+0，43
72	2.128	2.101	2.074	-0，44	+0，44
73	2.067	2.04	2.013	-0，45	+0，45
74	2.008	1.981	1.955	-0，45	+0，46
75	1.951	1.925	1.899	-0，46	+0，46
76	1.896	1.87	1.845	-0，47	+0，47
77	1.842	1.817	1.792	-0，48	+0，48
78	1.791	1.766	1.741	-0，48	+0，49
79	1.741	1.716	1.692	-0，49	+0，49
80	1.693	1.669	1.645	-0，50	+0，50
81	1.646	1.622	1.599	-0，50	+0，51
82	1.6	1.577	1.555	-0，51	+0，51
83	1.557	1.534	1.512	-0，52	+0，52
84	1.514	1.492	1.47	-0，53	+0，53
85	1.473	1.451	1.43	-0，54	+0，54
86	1.433	1.412	1.391	-0，54	+0，54
87	1.395	1.374	1.353	-0，55	+0，55
88	1.358	1.337	1.316	-0，56	+0，56
89	1.321	1.301	1.281	-0，57	+0，57
90	1.286	1.266	1.247	-0，57	+0，57
91	1.252	1.233	1.213	-0，58	+0，58
92	1.22	1.2	1.181	-0，59	+0，59
93	1.188	1.169	1.15	-0，60	+0，60
94	1.157	1.138	1.12	-0，60	+0，61
95	1.127	1.108	1.09	-0，61	+0，62
96	1.098	1.08	1.062	-0，62	+0，62
97	1.07	1.052	1.035	-0，63	+0，63
98	1.042	1.025	1.008	-0，64	+0，64
99	1.016	0.999	0.9825	-0，65	+0，65
100	0.9901	0.9737	0.9575	-0，65	+0，65
101	0.9651	0.949	0.9331	-0，66	+0，66
102	0.9408	0.925	0.9095	-0，67	+0，67
103	0.9173	0.9018	0.8865	-0，67	+0，68
104	0.8945	0.8793	0.8643	-0，68	+0，69
105	0.8724	0.8574	0.8427	-0，69	+0，70
106	0.851	0.8363	0.8218	-0，70	+0，70
107	0.8302	0.8157	0.8015	-0，71	+0，71
108	0.81	0.7958	0.7818	-0，72	+0，72
109	0.7904	0.7764	0.7627	-0，73	+0，73
110	0.7713	0.7576	0.7441	-0，74	+0，73
111	0.7527	0.7392	0.726	-0，74	+0，74
112	0.7347	0.7214	0.7084	-0，75	+0，75
113	0.7171	0.7041	0.6913	-0，76	+0，76
114	0.7001	0.6873	0.6747	-0，77	+0，77
115	0.6836	0.671	0.6586	-0，78	+0，78
116	0.6675	0.6552	0.643	-0，78	+0，79
117	0.6519	0.6398	0.6278	-0，79	+0，80
118	0.6367	0.6248	0.6131	-0，80	+0，81
119	0.622	0.6103	0.5987	-0，81	+0，82
120	0.6077	0.5961	0.5848	-0，82	+0，82
121	0.5937	0.5823	0.5712	-0，83	+0，83
122	0.5801	0.5689	0.558	-0，83	+0，84
123	0.5669	0.5559	0.5451	-0，84	+0，85
124	0.554	0.5432	0.5326	-0，85	+0，86
125	0.5415	0.5309	0.5205	-0，86	+0，87
126	0.5293	0.5189	0.5087	-0，87	+0，88
127	0.5175	0.5072	0.4972	-0，88	+0，89
128	0.506	0.4959	0.486	-0，89	+0，90
129	0.4948	0.4849	0.4752	-0，90	+0，90
130	0.4839	0.4741	0.4646	-0，91	+0，91
131	0.4732	0.4636	0.4542	-0，91	+0，92
132	0.4628	0.4534	0.4442	-0，92	+0，93
133	0.4527	0.4435	0.4344	-0，93	+0，94
134	0.4429	0.4338	0.4248	-0，94	+0，95
135	0.4333	0.4243	0.4155	-0，95	+0，96
136	0.424	0.4152	0.4065	-0，96	+0，97
137	0.4149	0.4062	0.3977	-0，97	+0，98
138	0.406	0.3975	0.3891	-0，98	+0，99
139	0.3974	0.389	0.3808	-0，99	+1，00
140	0.389	0.3808	0.3727	-1，00	+1，00
141	0.3808	0.3727	0.3647	-1，00	+1，01
142	0.3728	0.3648	0.357	-1，01	+1，02
143	0.365	0.3572	0.3495	-1，02	+1，03
144	0.3574	0.3497	0.3421	-1，03	+1，04
145	0.35	0.3424	0.335	-1，04	+1，05
146	0.3428	0.3353	0.328	-1，05	+1，06
147	0.3358	0.3284	0.3212	-1，06	+1，07
148	0.3289	0.3217	0.3146	-1，07	+1，08
149	0.3223	0.3151	0.3081	-1，08	+1，09
150	0.3157	0.3087	0.3018	-1，09	+1，10
